СЛИВНОЙ НАСОС ПОМПАМаломощные моторы помп мощностью 20–30 ватт не имеют определенного направления вращения роторов. Подобные помпы весьма распространены. Мотор и помпа с «улиткой» показаны на рис. 14.2 и 14.3.

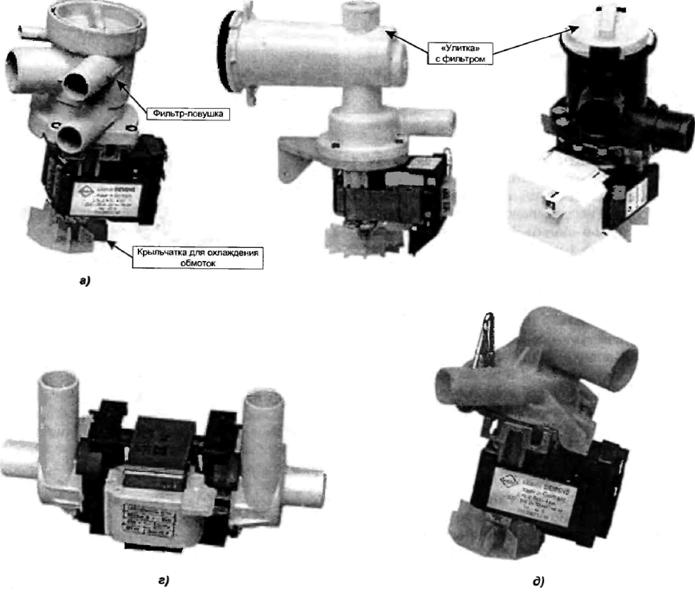

Рис. 14.1. Типы помп Ротор в таких помпах сделан в видо цилиндрического магнита. На оси ротора укреплена крыльчатка, представляющая собой оригинальный механизм. Устройство этой крыльчатки показано на рис. 14.4. Благодаря насадке на оси ротора и фигурному вырезу внутри крыльчатки, она имеет большой угол поворота относительно насадки, примерно 180*. Как мы уже говорили, магнитный ротор в таких помпах не имеет определенного направления вращения. При включении помпы ротор может завращаться и по часовой стрелке, и против, поэтому при включении сначала начинает вращаться ротор, а затем в этом же направлении начнет вращаться и крыльчатка. Схема насоса показана на рис. 14.5. Сердечник мотора имеет две обмотки на каркасах. Обмотки соединены последовательно и имеют общее сопротивление порядка 180–240 Ом. Объединяет маломощные помпы одна особенность: выходной штуцер «улитки» находится строго посередине корпуса. Приведем еще пример. На рис. 14.6 представлены еще одна маломощная помпа. На выходном штуцере у нее установлен так называемый обратный клапан из резины. При работе помпы резиновый клапан открывается под давлением потока воды. Назначение этого клапана — препятствовать проникновению воды из сливного шланга в бак СМА. Но поскольку вода может попадать в бак СМА через шланг и помпу только в случае неправильного подключения, то этот клапан лучше удалить. Как правило, моторы маломощных помп имеют неразборную конструкцию и при выработке ресурса их заменяют целиком. Если ресурс не выработан, а сгорели обмотки, то их можно легко перемотать (конечно, если не удастся купить новый мотор). В других помпах — имеющих строго определенное направление вращения — для предотвращения попадания воды в бронзографитовые подшипники (как правило, в передний подшил-ник) применяются резиновые уплотняющие манжеты. Сквозь центральную втулку манжеты проходит вал ротора. На рис. 14.7 показано устройство подобной манжеты. Манжета сделана из резины. Центральная втулка имеет по краям гофр. В некоторых конструкциях манжет центральная втулка дополнительно обжимается пружинным кольцом. Перед установкой манжеты в центральную втулку закладывают немного консистентной смазки. Регулярная и своевременная замена этой смазки позволит существенно продлить срок службы помпы.

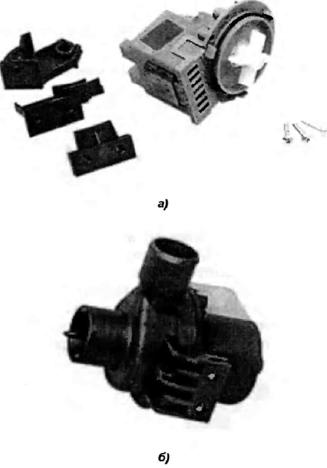

Рис. 14.2. Маломощные помпы с магнитным ротором

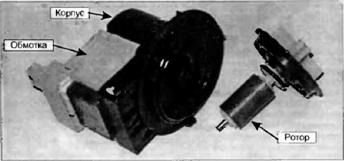

Рис. 14.3. Основные детали помпы с магнитным ротором

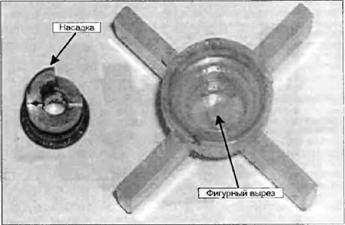

Рис. 14.4. Устройство крыльчатки помпы с магнитным ротором
Рис. 14.5. Схема помпы с магнитным ротором

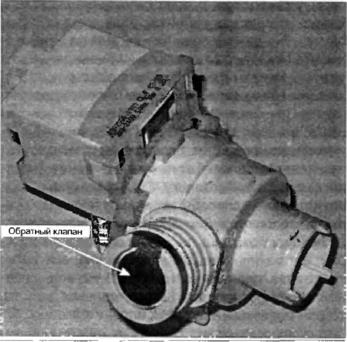

Рис. 14.6. Помпа с «улиткой» и обратным клапаном При подборе аналогов в случае замены помпы следует учитывать мощность и продолжите-льность работы помпы. Например, если в СМА есть режим сушки, то помпа должна будет работать непрерывно, чтобы откачивать охлаждающую конденсатор воду w сам конденсат. И последнее: в обмотку помпы часто встраивают тепловой предохранитель на биметаллической основе. Предохранитель разрывает цель питания обмотки помпы при перегреве. После остывания контакт должен восстановиться. Внешний вид теплового предохранителя показан на рис. 14.8.

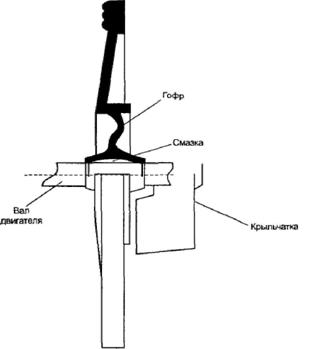

Рис. 14.7. Уплотняющая манжета
Рис. 14.8. Термопредохранители
|
|
